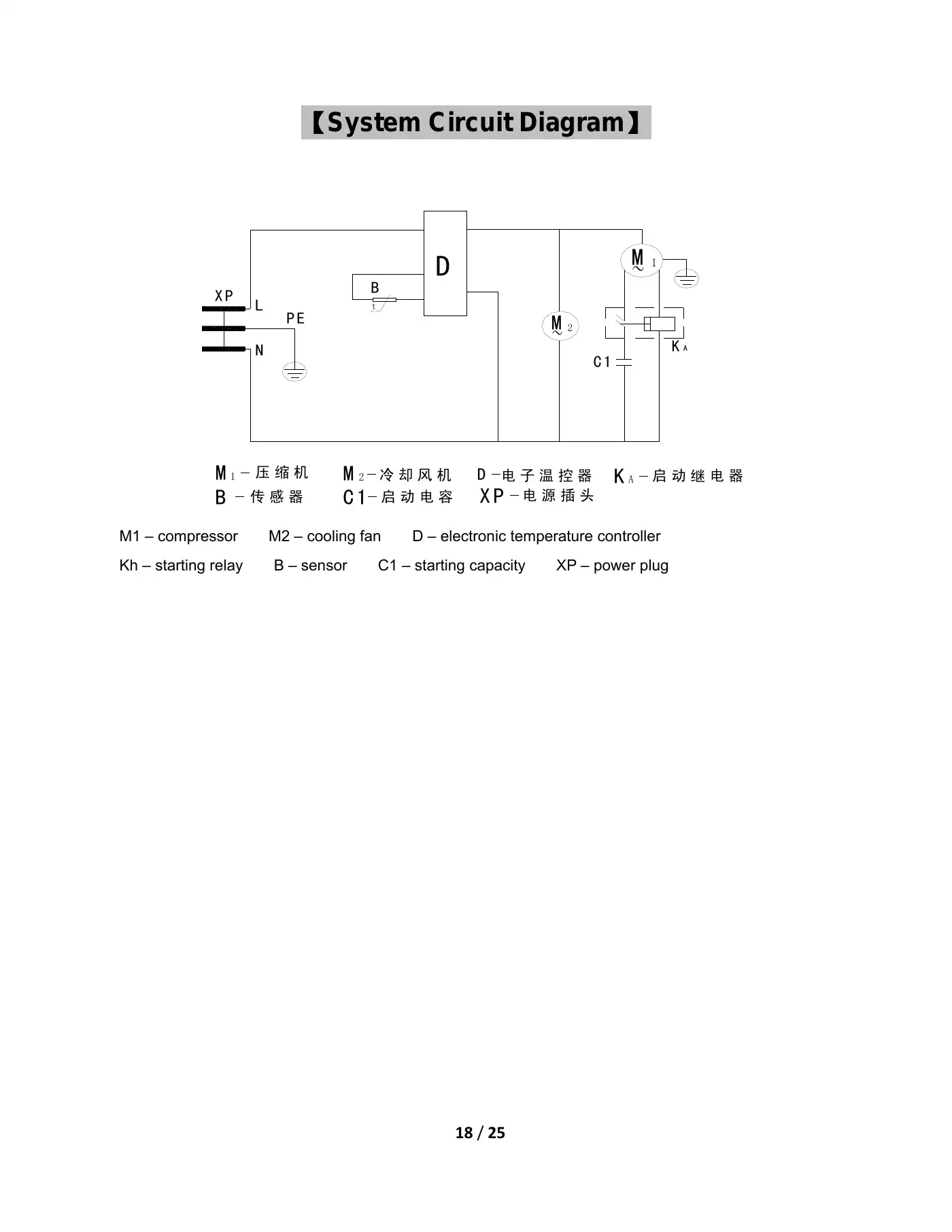

18 / 25【System Circuit Diagram】M1 – compressor M2 – cooling fan D – electronic temperature controllerKh – starting relay B – sensor C1 – starting capacity XP – power plug1M~AKC 12M~AKX PD电 源 插 头电 子 温 控 器 启 动 继 电 器DBtNP EL2启 动 电 容冷 却 风 机传 感 器压 缩 机C 1MBM 1X P
