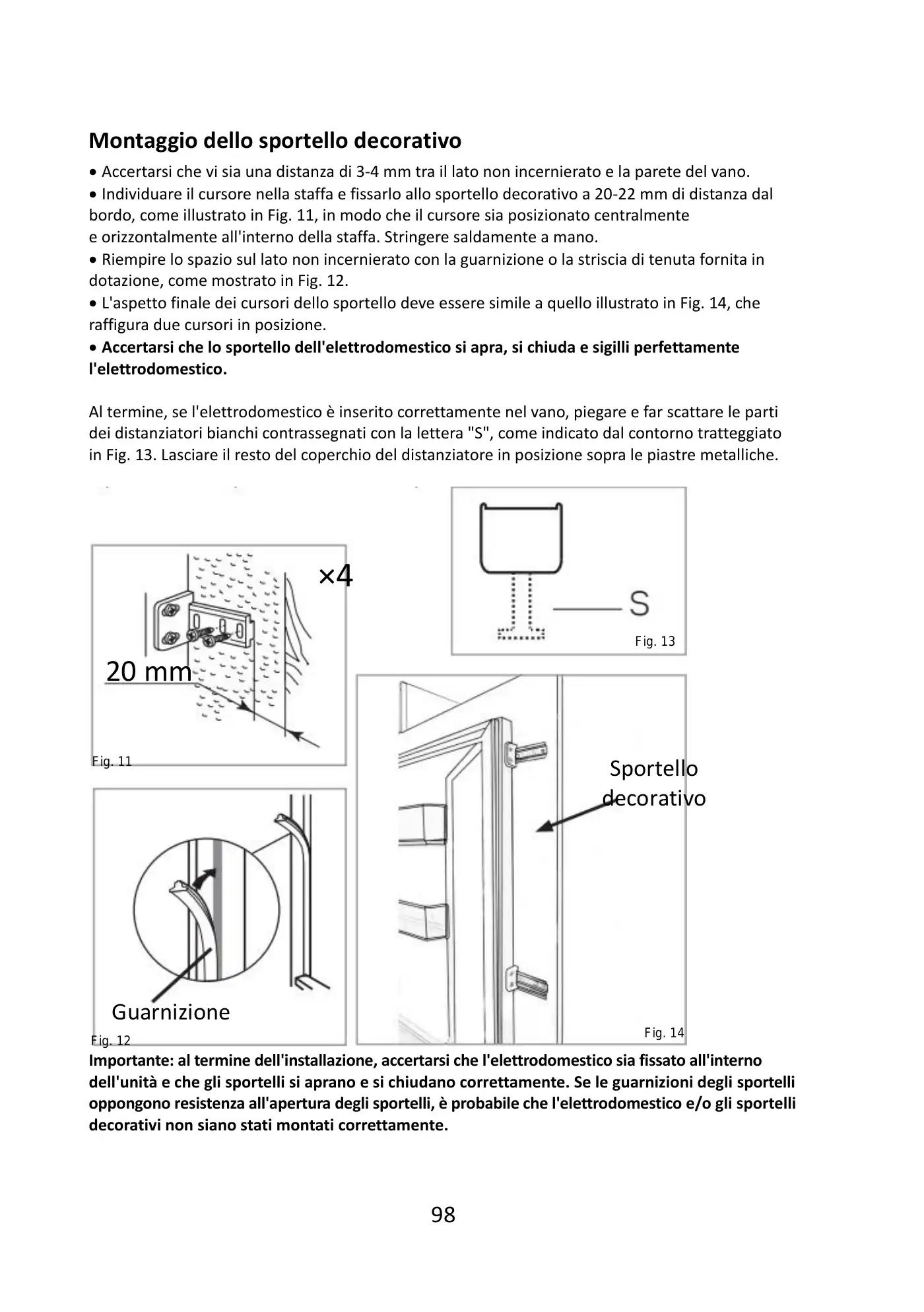

98Montaggio dello sportello decorativo Accertarsi che vi sia una distanza di 3-4 mm tra il lato non incernierato e la parete del vano. Individuare il cursore nella staffa e fissarlo allo sportello decorativo a 20-22 mm di distanza dalbordo, come illustrato in Fig. 11, in modo che il cursore sia posizionato centralmentee orizzontalmente all'interno della staffa. Stringere saldamente a mano. Riempire lo spazio sul lato non incernierato con la guarnizione o la striscia di tenuta fornita indotazione, come mostrato in Fig. 12. L'aspetto finale dei cursori dello sportello deve essere simile a quello illustrato in Fig. 14, cheraffigura due cursori in posizione. Accertarsi che lo sportello dell'elettrodomestico si apra, si chiuda e sigilli perfettamentel'elettrodomestico.Al termine, se l'elettrodomestico è inserito correttamente nel vano, piegare e far scattare le partidei distanziatori bianchi contrassegnati con la lettera "S", come indicato dal contorno tratteggiatoin Fig. 13. Lasciare il resto del coperchio del distanziatore in posizione sopra le piastre metalliche.Importante: al termine dell'installazione, accertarsi che l'elettrodomestico sia fissato all'internodell'unità e che gli sportelli si aprano e si chiudano correttamente. Se le guarnizioni degli sportellioppongono resistenza all'apertura degli sportelli, è probabile che l'elettrodomestico e/o gli sportellidecorativi non siano stati montati correttamente.20 mmFig. 11GuarnizioneFig. 12×4Fig. 13SportellodecorativoFig. 14
