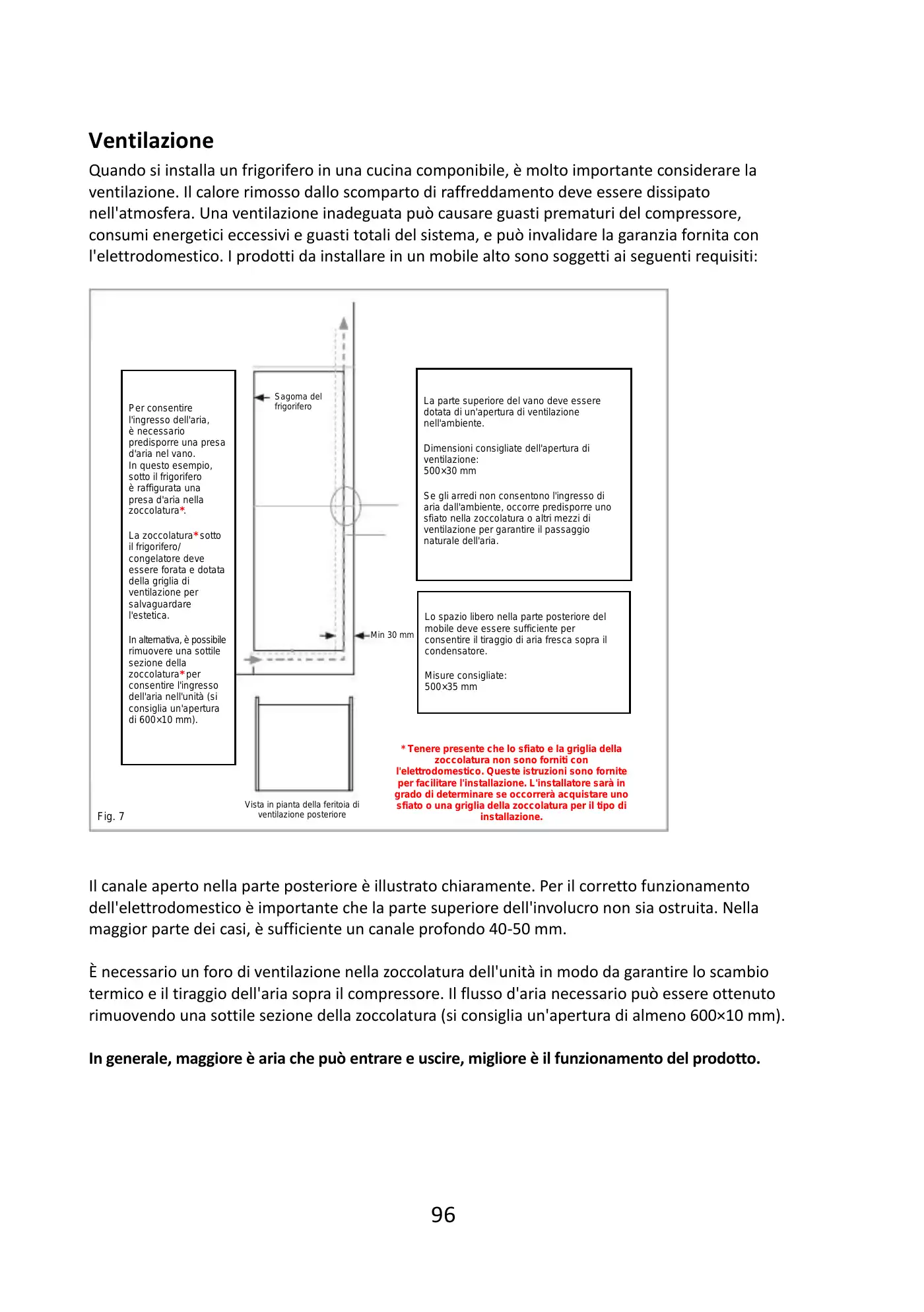

96VentilazioneQuando si installa un frigorifero in una cucina componibile, è molto importante considerare laventilazione. Il calore rimosso dallo scomparto di raffreddamento deve essere dissipatonell'atmosfera. Una ventilazione inadeguata può causare guasti prematuri del compressore,consumi energetici eccessivi e guasti totali del sistema, e può invalidare la garanzia fornita conl'elettrodomestico. I prodotti da installare in un mobile alto sono soggetti ai seguenti requisiti:Il canale aperto nella parte posteriore è illustrato chiaramente. Per il corretto funzionamentodell'elettrodomestico è importante che la parte superiore dell'involucro non sia ostruita. Nellamaggior parte dei casi, è sufficiente un canale profondo 40-50 mm.È necessario un foro di ventilazione nella zoccolatura dell'unità in modo da garantire lo scambiotermico e il tiraggio dell'aria sopra il compressore. Il flusso d'aria necessario può essere ottenutorimuovendo una sottile sezione della zoccolatura (si consiglia un'apertura di almeno 600×10 mm).In generale, maggiore è aria che può entrare e uscire, migliore è il funzionamento del prodotto.Per consentirel'ingresso dell'aria,è necessariopredisporre una presad'aria nel vano.In questo esempio,sotto il frigoriferoè raffigurata unapresa d'aria nellazoccolatura*.La zoccolatura* sottoil frigorifero/congelatore deveessere forata e dotatadella griglia diventilazione persalvaguardarel'estetica.In alternativa, è possibilerimuovere una sottilesezione dellazoccolatura* perconsentire l'ingressodell'aria nell'unità (siconsiglia un'aperturadi 600×10 mm).Sagoma delfrigoriferoMin 30 mmLa parte superiore del vano deve esseredotata di un'apertura di ventilazionenell'ambiente.Dimensioni consigliate dell'apertura diventilazione:500×30 mmSe gli arredi non consentono l'ingresso diaria dall'ambiente, occorre predisporre unosfiato nella zoccolatura o altri mezzi diventilazione per garantire il passaggionaturale dell'aria.Lo spazio libero nella parte posteriore delmobile deve essere sufficiente perconsentire il tiraggio di aria fresca sopra ilcondensatore.Misure consigliate:500×35 mmFig. 7Vista in pianta della feritoia diventilazione posteriore* Tenere presente che lo sfiato e la griglia dellazoccolatura non sono forniti conl'elettrodomestico. Queste istruzioni sono forniteper facilitare l'installazione. L'installatore sarà ingrado di determinare se occorrerà acquistare unosfiato o una griglia della zoccolatura per il tipo diinstallazione.
