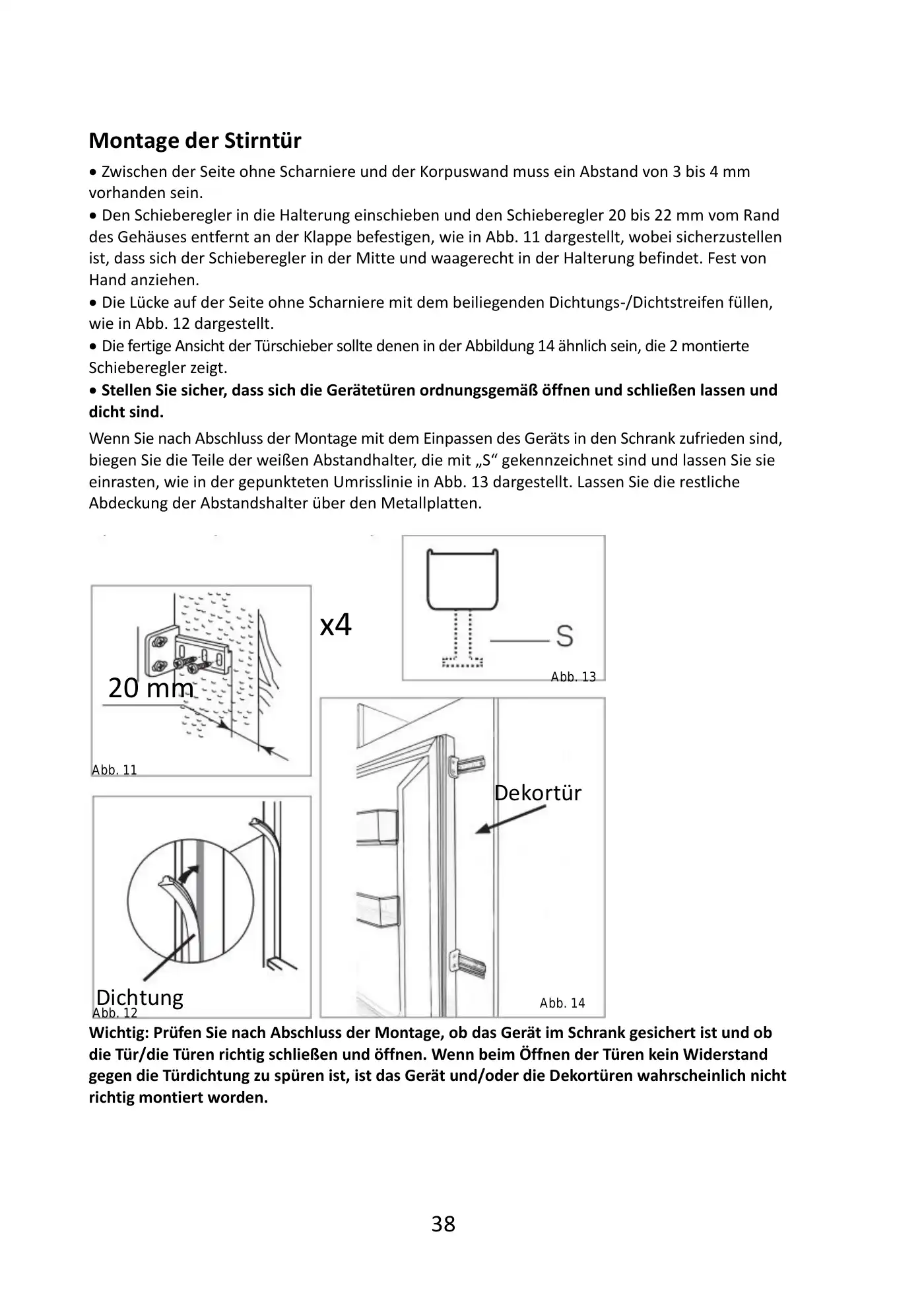

38Montage der Stirntür Zwischen der Seite ohne Scharniere und der Korpuswand muss ein Abstand von 3 bis 4 mmvorhanden sein. Den Schieberegler in die Halterung einschieben und den Schieberegler 20 bis 22 mm vom Randdes Gehäuses entfernt an der Klappe befestigen, wie in Abb. 11 dargestellt, wobei sicherzustellenist, dass sich der Schieberegler in der Mitte und waagerecht in der Halterung befindet. Fest vonHand anziehen. Die Lücke auf der Seite ohne Scharniere mit dem beiliegenden Dichtungs-/Dichtstreifen füllen,wie in Abb. 12 dargestellt. Die fertige Ansicht der Türschieber sollte denen in der Abbildung 14 ähnlich sein, die 2 montierteSchieberegler zeigt. Stellen Sie sicher, dass sich die Gerätetüren ordnungsgemäß öffnen und schließen lassen unddicht sind.Wenn Sie nach Abschluss der Montage mit dem Einpassen des Geräts in den Schrank zufrieden sind,biegen Sie die Teile der weißen Abstandhalter, die mit „S“ gekennzeichnet sind und lassen Sie sieeinrasten, wie in der gepunkteten Umrisslinie in Abb. 13 dargestellt. Lassen Sie die restlicheAbdeckung der Abstandshalter über den Metallplatten.Wichtig: Prüfen Sie nach Abschluss der Montage, ob das Gerät im Schrank gesichert ist und obdie Tür/die Türen richtig schließen und öffnen. Wenn beim Öffnen der Türen kein Widerstandgegen die Türdichtung zu spüren ist, ist das Gerät und/oder die Dekortüren wahrscheinlich nichtrichtig montiert worden.20 mmAbb. 11DichtungAbb. 12x4Abb. 13DekortürAbb. 14
