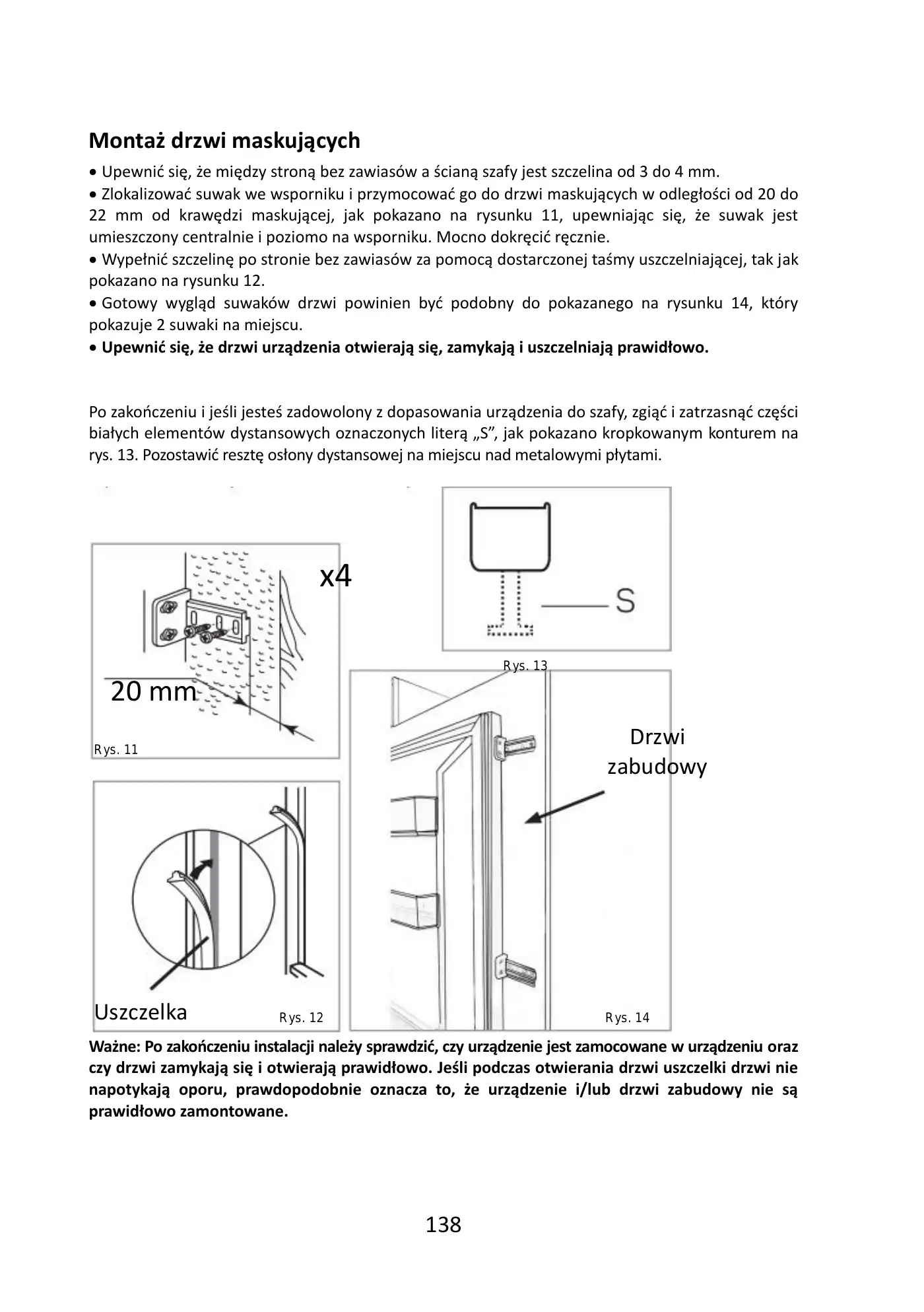

138Montaż drzwi maskujących Upewnić się, że między stroną bez zawiasów a ścianą szafy jest szczelina od 3 do 4 mm. Zlokalizować suwak we wsporniku i przymocować go do drzwi maskujących w odległości od 20 do22 mm od krawędzi maskującej, jak pokazano na rysunku 11, upewniając się, że suwak jestumieszczony centralnie i poziomo na wsporniku. Mocno dokręcić ręcznie. Wypełnić szczelinę po stronie bez zawiasów za pomocą dostarczonej taśmy uszczelniającej, tak jakpokazano na rysunku 12. Gotowy wygląd suwaków drzwi powinien być podobny do pokazanego na rysunku 14, którypokazuje 2 suwaki na miejscu. Upewnić się, że drzwi urządzenia otwierają się, zamykają i uszczelniają prawidłowo.Po zakończeniu i jeśli jesteś zadowolony z dopasowania urządzenia do szafy, zgiąć i zatrzasnąć częścibiałych elementów dystansowych oznaczonych literą „S”, jak pokazano kropkowanym konturem narys. 13. Pozostawić resztę osłony dystansowej na miejscu nad metalowymi płytami.Ważne: Po zakończeniu instalacji należy sprawdzić, czy urządzenie jest zamocowane w urządzeniu orazczy drzwi zamykają się i otwierają prawidłowo. Jeśli podczas otwierania drzwi uszczelki drzwi nienapotykają oporu, prawdopodobnie oznacza to, że urządzenie i/lub drzwi zabudowy nie sąprawidłowo zamontowane.20 mmRys. 11Uszczelka Rys. 12x4Rys. 13DrzwizabudowyRys. 14
