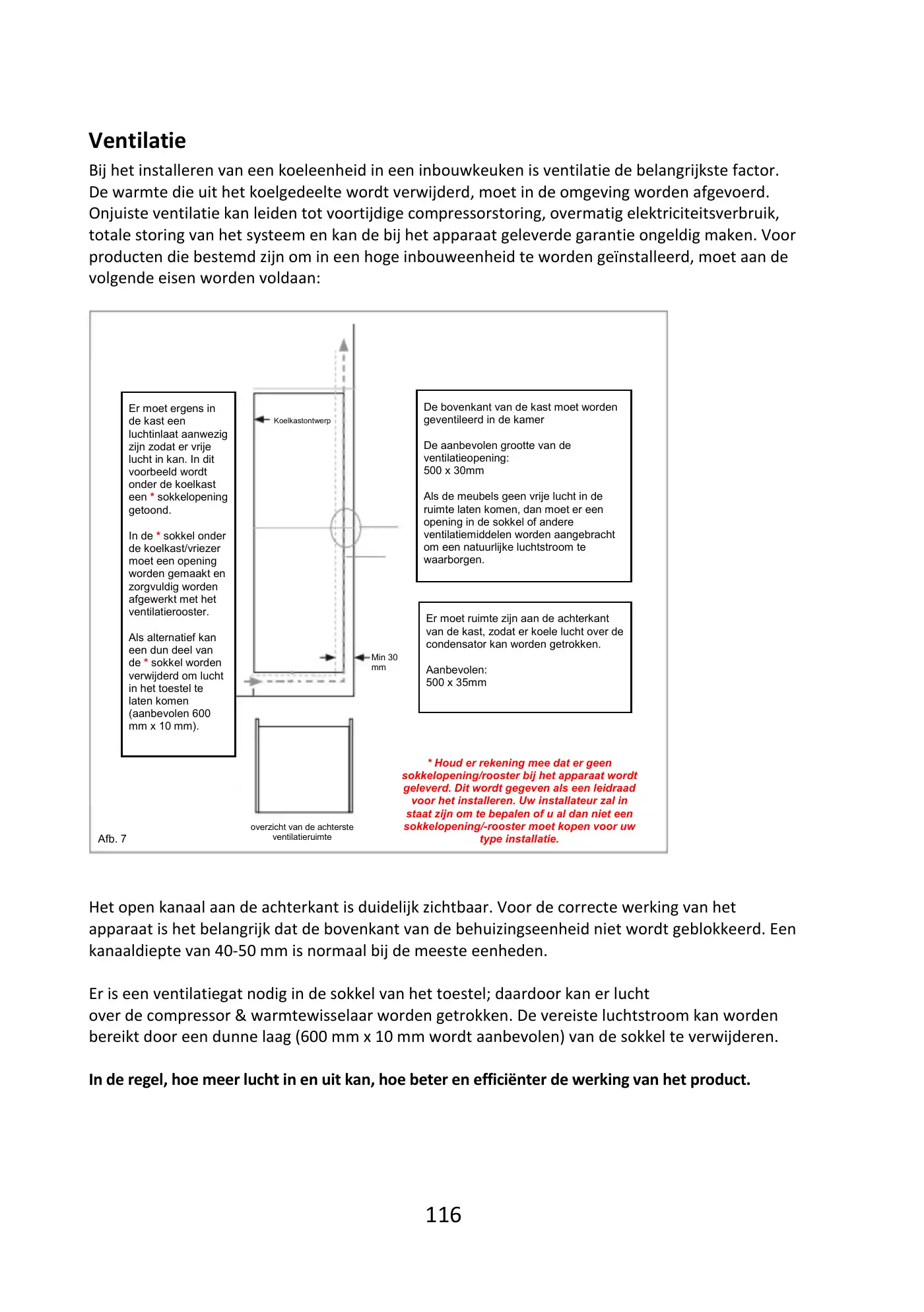

116VentilatieBij het installeren van een koeleenheid in een inbouwkeuken is ventilatie de belangrijkste factor.De warmte die uit het koelgedeelte wordt verwijderd, moet in de omgeving worden afgevoerd.Onjuiste ventilatie kan leiden tot voortijdige compressorstoring, overmatig elektriciteitsverbruik,totale storing van het systeem en kan de bij het apparaat geleverde garantie ongeldig maken. Voorproducten die bestemd zijn om in een hoge inbouweenheid te worden geïnstalleerd, moet aan devolgende eisen worden voldaan:Het open kanaal aan de achterkant is duidelijk zichtbaar. Voor de correcte werking van hetapparaat is het belangrijk dat de bovenkant van de behuizingseenheid niet wordt geblokkeerd. Eenkanaaldiepte van 40-50 mm is normaal bij de meeste eenheden.Er is een ventilatiegat nodig in de sokkel van het toestel; daardoor kan er luchtover de compressor & warmtewisselaar worden getrokken. De vereiste luchtstroom kan wordenbereikt door een dunne laag (600 mm x 10 mm wordt aanbevolen) van de sokkel te verwijderen.In de regel, hoe meer lucht in en uit kan, hoe beter en efficiënter de werking van het product.Er moet ergens inde kast eenluchtinlaat aanwezigzijn zodat er vrijelucht in kan. In ditvoorbeeld wordtonder de koelkasteen * sokkelopeninggetoond.In de * sokkel onderde koelkast/vriezermoet een openingworden gemaakt enzorgvuldig wordenafgewerkt met hetventilatierooster.Als alternatief kaneen dun deel vande * sokkel wordenverwijderd om luchtin het toestel telaten komen(aanbevolen 600mm x 10 mm).KoelkastontwerpMin 30mmDe bovenkant van de kast moet wordengeventileerd in de kamerDe aanbevolen grootte van deventilatieopening:500 x 30mmAls de meubels geen vrije lucht in deruimte laten komen, dan moet er eenopening in de sokkel of andereventilatiemiddelen worden aangebrachtom een natuurlijke luchtstroom tewaarborgen.Er moet ruimte zijn aan de achterkantvan de kast, zodat er koele lucht over decondensator kan worden getrokken.Aanbevolen:500 x 35mmAfb. 7overzicht van de achtersteventilatieruimte* Houd er rekening mee dat er geensokkelopening/rooster bij het apparaat wordtgeleverd. Dit wordt gegeven als een leidraadvoor het installeren. Uw installateur zal instaat zijn om te bepalen of u al dan niet eensokkelopening/-rooster moet kopen voor uwtype installatie.
